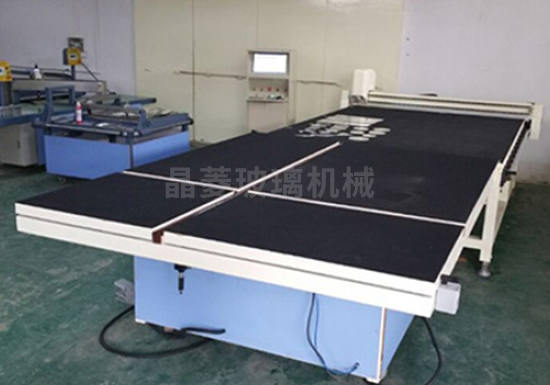

JLQG-2620 型全自動玻璃切割機

設備規格：

設備外形尺寸：3300* * 2600* * 1400 mm ，電櫃尺寸： 700*560*1550

可切割平板玻璃尺寸（MIX）：m 2440*1830mm 平板玻璃

工作台高度： 900mm ± 50mm

設備重量： 1.5T

切割厚度：3mm-19mm 平板玻璃 （異形規格玻璃切割厚度範圍與規格成對比的）

注：可根據客戶的特殊要求，進行定製開發。

1 、 切割參數：

★ 切割速度：0-160 米/ 分鍾

★ 直線平行度： ≤ ±0.20mm/m

★ 對角線精度： ≤ ±0.25mm/m （以上精度以掰片前切割線精度為準）

2 、 電源/ 功率：

★  安裝電源要求：380V/50HZ （三相四線），特殊情況可根據客戶要求調整

★ 設備實際功率：3KW

★  壓縮空氣：0.6MPa （使用方提供）

3 、 設備性能

★ 結構優化：設備經過專業的結構軟件分析，保證其機台的穩定，動態的平衡，力學的強

度均達到理想的匹配，並確保桌台結構不變形。

★ 切割刀座：采用日本 SMC 比例電磁閥，根據玻璃厚度自動調節壓力，刀頭 360 度旋轉，上下

緩衝下刀切割（ 可準確切割任何直線及各種異形的玻璃），刀頭裝有爬坡輪，有效防止刀頭總成及

玻璃的意外損壞。

★ 台麵：采用進口防水麵板，可有效防潮，永不變形。

★ 毛氈：中外合資工業毛氈（纖維和羊毛）平整度好，並可防靜電，避免粘附玻璃屑

★ 導軌有自動注油潤滑裝置，注油頻率可根據實際使用環境自行設定控製。

★ 切割供油方式：切割時自動注油，與下刀同步

★ 導軌用直線導軌，切割精度高，噪音小

★ 設備附有氣浮裝置，方便移到玻璃及切割時固定玻璃，有效減少玻璃劃傷。

4 、 機械部分

★ 台板：采用防水高密度板（平整度 ≤ ±0.20mm/m ）+ 硬質毛氈

★ 導軌/ 齒條 ：台灣 TBI/ 日本 KHK

★ 刀輪/ 輪夾： 日研

★ 傳動係統具有自動注油功能

5 、 電器部分

★ 采用 PC 電腦連接進行控製，微軟視窗界麵

★ 控製係統采用美國 GLALL 控製軟件，兼容 CAD 繪圖軟件。

★  圖形顯示，加工時圖形跟蹤顯示。

★ 程序管理，文件的導入導出功能。

★ 故障診斷與報警，提供 I/O 、設備、控製器報警，提供精準的報警記錄。

★ 可識別 F DXF 文件，與 D CAD 的腳本文件。

★ 電壓：380V/50HZ

★ 電機： 伺服電機

★ 氣動元件：台灣亞 德客

    對於全自動玻璃切割機的注意事項相信大家都有所了解了，為保證全自動玻璃切割機廠家使用應用效果優良，正確的使用是很重要的，這樣才能使全自動玻璃切割機的使用獲得更好的使用效果。
